Kontaktor Dc terutama digunakan untuk menghidupkan dan mematikan sirkuit dc jarak jauh dan sering memulai, menghentikan, membalikkan dan membalikkan rem motor dc, juga digunakan untuk sering menghubungkan dan memutuskan mengangkat elektromagnet, katup solenoid, kumparan elektromagnetik kopling, dll. Ada dua jenis struktur dengan tata letak tiga dimensi dan tata letak bidang dari kontaktor DC, beberapa produk berasal dari kontaktor ac. Oleh karena itu, struktur dan prinsip kerja kontaktor as pada dasarnya sama dengan kontaktor ac, terutama terdiri dari mekanisme elektromagnetik, sistem kontak dan perangkat pemadam busur.
(1) mekanisme elektromagnetik
Mekanisme elektromagnetik kontaktor as terdiri dari inti besi, koil dan angker. Koil dihubungkan oleh arus searah, Dalam operasi normal, Tidak ada arus eddy pada inti besi, Inti besi tidak panas, tidak ada kehilangan besi, oleh karena itu, inti dapat dibuat dari seluruh besi tuang atau baja tuang. Kontaktor dc memiliki banyak belitan koil, Untuk membuat koil panas dengan baik, koil biasanya digulung menjadi bentuk silinder yang panjang dan tipis. Karena fluks magnet pada inti besi adalah konstan, cincin hubung singkat tidak diperlukan pada permukaan tiang inti besi. Untuk memastikan armature dilepaskan dengan andal, Seringkali perlu untuk menempatkan gasket non-magnetik antara inti dan armature untuk mengurangi pengaruh remanen. Di atas 250A, kontaktor dc sering menggunakan kumparan gulungan ganda tandem.
Oleh karena itu, intinya dapat dibuat dari besi tuang utuh atau baja tuang.

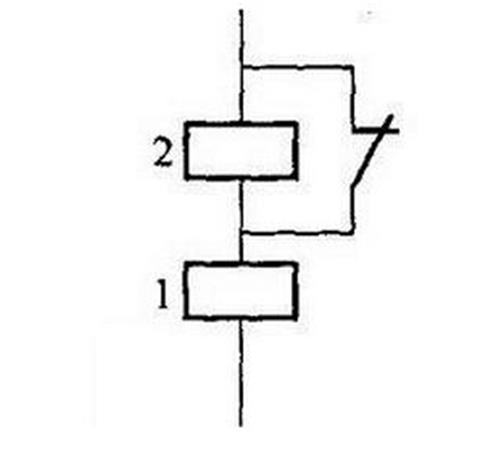

Kontaktor DC
1 ----- mulai koil
2 ------ memegang gelung
Coil l adalah kumparan awal dan kumparan 2 adalah kumparan penahan, kontak yang biasanya tertutup dari kontaktor sejajar dengan kumparan holding. Pada saat sirkuit terhubung, kumparan 2 dihubung pendek oleh kontak yang biasanya tertutup, kumparan l dapat memperoleh arus dan pengisapan yang besar. Ketika kontaktor beroperasi, kontak yang biasanya tertutup terputus, dan koil 1 dan koil 2 diberi energi secara seri. Tegangannya konstan, jadi arusnya kecil, tapi angkernya masih bisa disatukan, bisa menghemat listrik dan memperpanjang masa pakai koil elektromagnetik.
(2) Sistem kontak
Kontaktor Dc memiliki kontak utama dan kontak tambahan. Kontak utama biasanya unipolar atau bipolar, Karena kontak yang terhubung atau terputus arus besar, oleh karena itu, mengadopsi kontak bergulir dari kontak tipe jari.
（ 2 ） perangkat kontrol busur
Karena arus pemadam busur DC tidak memiliki titik penyeberangan nol alami ， Ketika kontak utama kontaktor dc memecah arus besar （ sirkuit arus searah ） , busur pemadaman lebih sulit, busur yang kuat sering diproduksi, kontak yang mudah terbakar, dan menunda pemadaman listrik. Untuk memadamkan busur dengan cepat, kontaktor dc biasanya menggunakan perangkat peniup magnet, dan dilengkapi dengan partisi dan penutup pemadam busur keramik.
